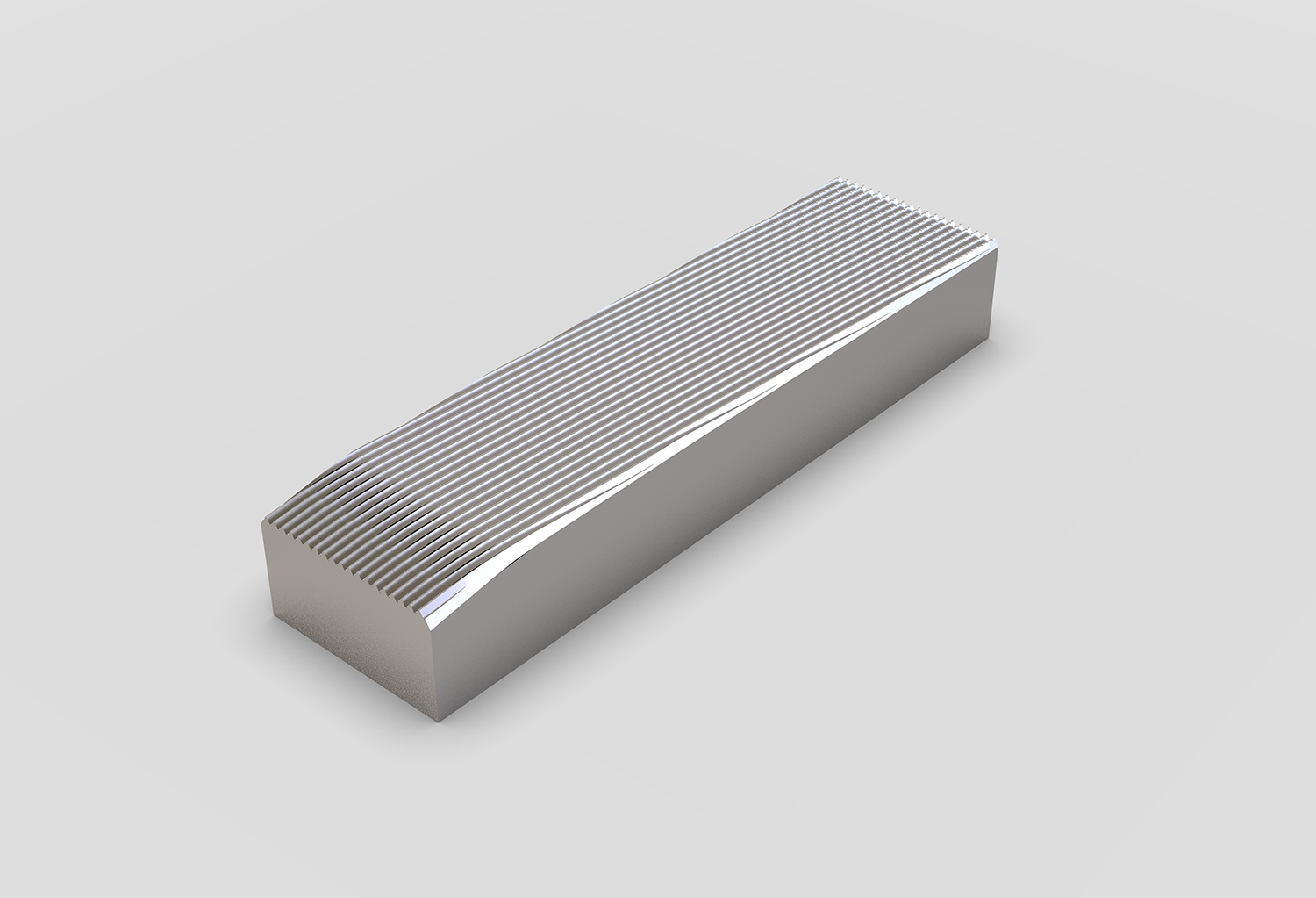

duz vida ovalama kalibi

Matrices de laminación plana

Producimos con rectificado de perfiles CNC después del tratamiento térmico.
Ajuste fácil y forma de diente perfecta.
Con el recubrimiento NX, la vida útil de la herramienta se puede aumentar al menos 2 veces.
Rectificamos nuestros moldes que han cumplido su vida útil y los ofrecemos a nuestros clientes con un costo más económico.
Podemos rectificar todos los perfiles con una tolerancia de 0,01.

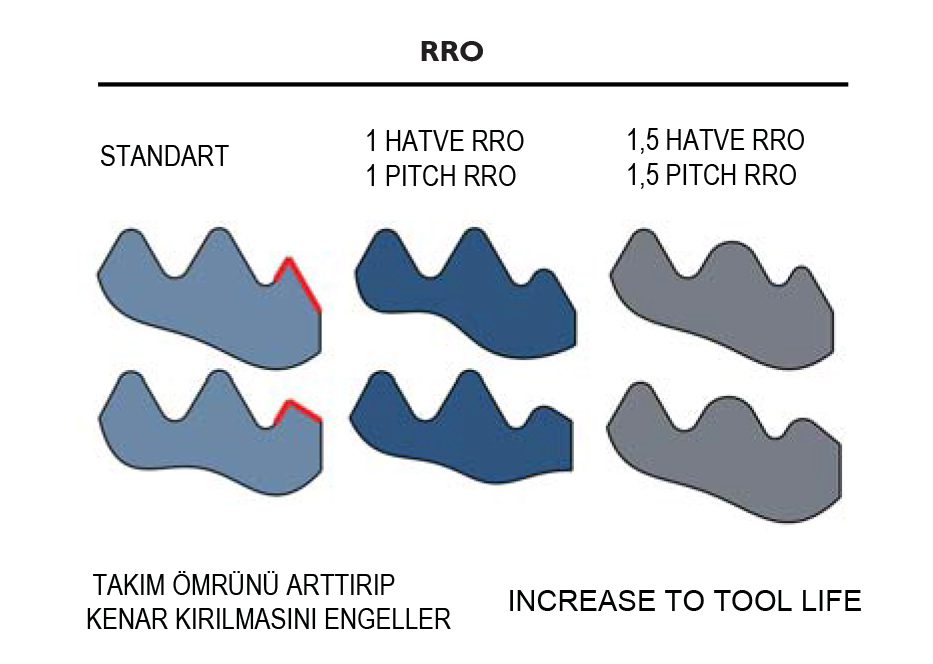

Las herramientas de vida útil extralarga se fabrican con geometría de molde RO.

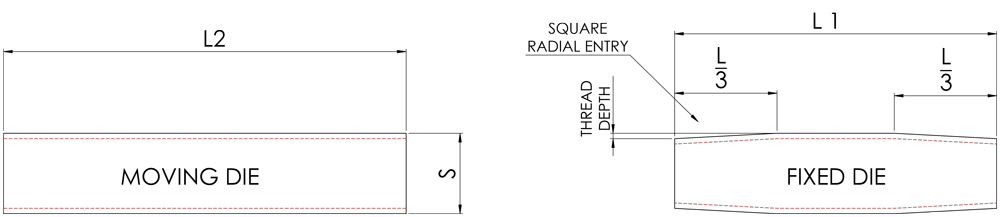

duz ovalama kaliplari teknik resim
MACHINE L2 L1 S H α°
EW MENN GW22/23 45 38 12 16 - 22 0°
HILGELAND TR0SASPI GV0CHUN ZU DPR3EW MENN GW31/32 INGRAMATIC RPOMALMEDIE AG 3.5TLM RP4HARNEZ RFO 66 58 20 32 0°
CAPELLI B88 90 70 20 32 5°
SALVI 500 100 90 40 50 0°
HILGELAND TR1PRESSVIT PRS6CHUN ZU DPR6EW MENN GW51/52 INGRAMATIC RP1MALMEDIE AG5TLM RP6OMEGA RF6 95 85 25 42 - 38 - 54 0°
HILGELAND TR2SASPI GV2CHUN ZU DPR8EW MENN GW61/62/63 INGRAMATIC RP2PRESSVIT B120-PRS8TLM RP8OMEGA RA2 130 115 30 62 - 54 - 85 - 105 0°
HILGELAND TR3SASPI GV3EW MENN GW81/82 INGRAMATIC RP3MALMEDIE AG8TLM RP10 150 130 35 58 - 65 - 80 - 105 5°
HILGELAND TR4EW MENN GW100 TLM RP10/L 170 150 40 68 - 105 0°
NEDSCHROEF BV5/HTP5 254.00 228.60 23.08 40 0°
MALMEDIE AG13 83HILGELAND TR5 210 190 50 83 - 105 0°
EW MENN GW22/23 255 230 55 83 - 105 0°
WATERBURY 00EW MENN GW 32 50.80 44.45 17.45 28.06 5°
HARTFORD SPO-500-400SIMA R6CHUN ZU DPR5SACMA KSO I/R WATERBURY 0EWM GW32-0MANVILLE-OC-13OC 82.55 69.85 20.64 31.8 - 41.3 5°
HARTFORD A 190HSIMA R6-L-R8 WATERBURY 1015SACMA RU1-S 101.6 88.9 20.64 31.8 - 66.7 - 41.3 5°
HARTFORD SP10-400SASPI GV2-10SIMA R10 WATERBURY 10MANVILLE 2B-2CHARTFORD A 312 H 127.00 107.95 23.80 41.3 - 54.0 - 50.08 - 66.7 5°
HARTFORD SP20-220SASPI GV3-20 WATERBURY 20MANVILLE 3B-3C-375C 171.45 152.40 30.15 40.03 - 63.5 - 54.0 - 66.7 - 50.8 - 76.2 5°
HARTFORD SP30-180SASPI GV4-30 WATERBURY 30MANVILLE 4B-500C 215.90 190.50 36.51 54.0 - 76.2 - 69.9 - 104.8 5°
HARTFORD SP40-140SASPI GV5-40 WATERBURY 40MANVILLE 5B-625C 254.00 228.60 42.86 66.7 - 104.8 - 82.6 - 117.5 5°
CHUN ZU DPR20SASPI GV6-50 TLM RP10/LTLM RP10/L 304.80 279.40 49.21 66.7 - 117.5 - 88.9 - 130.2 - 104.8 5°
HARTFORD SP60-100SASPI GV6-60 WATERBURY 60MANVILLE 7B 406.80 381.15 55.56 57.2 - 114.3 - 82.6 - 130.2 5°
